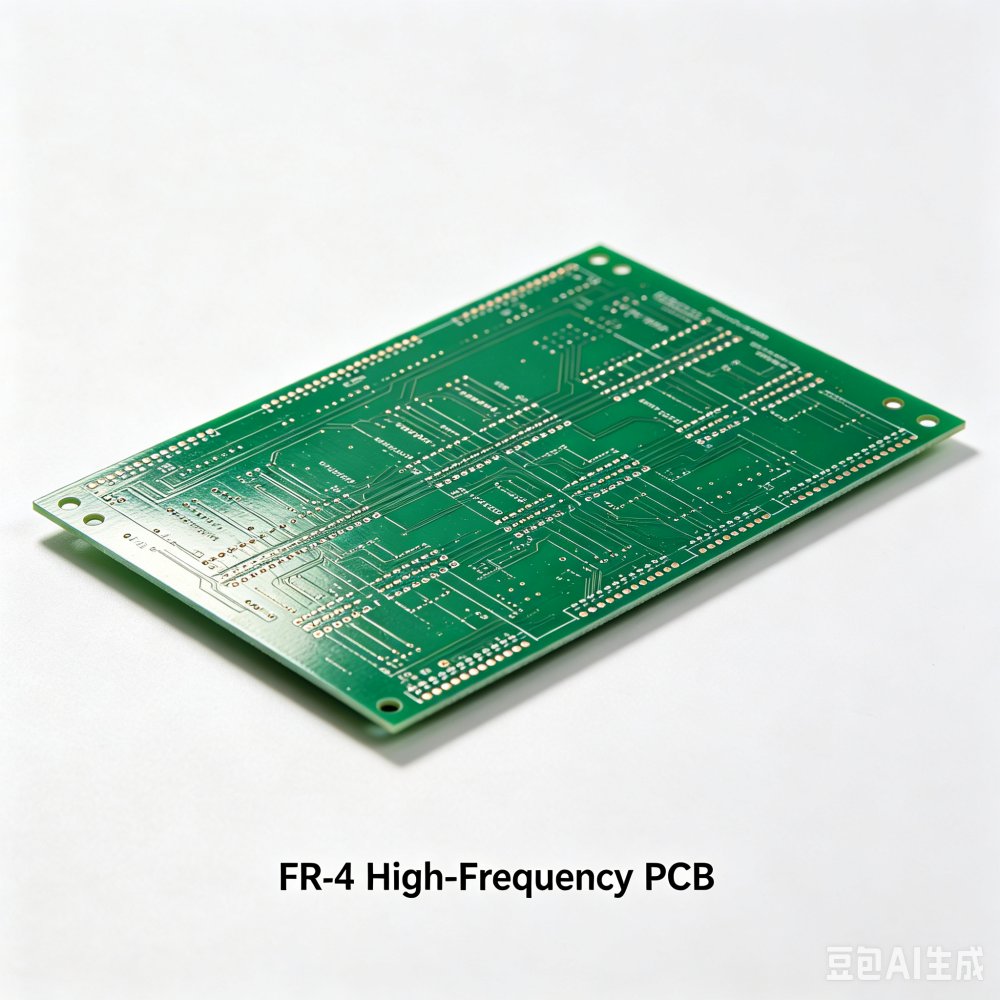

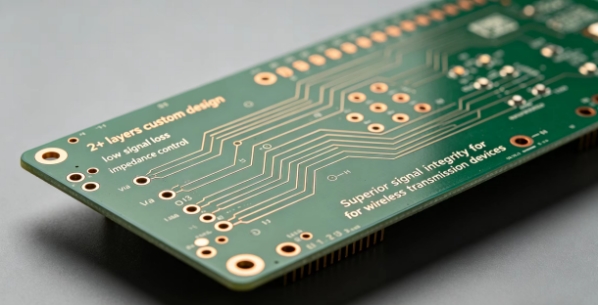

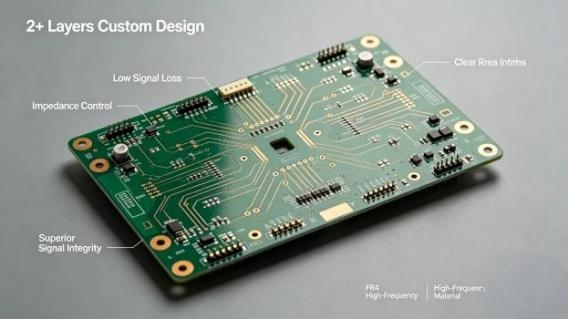

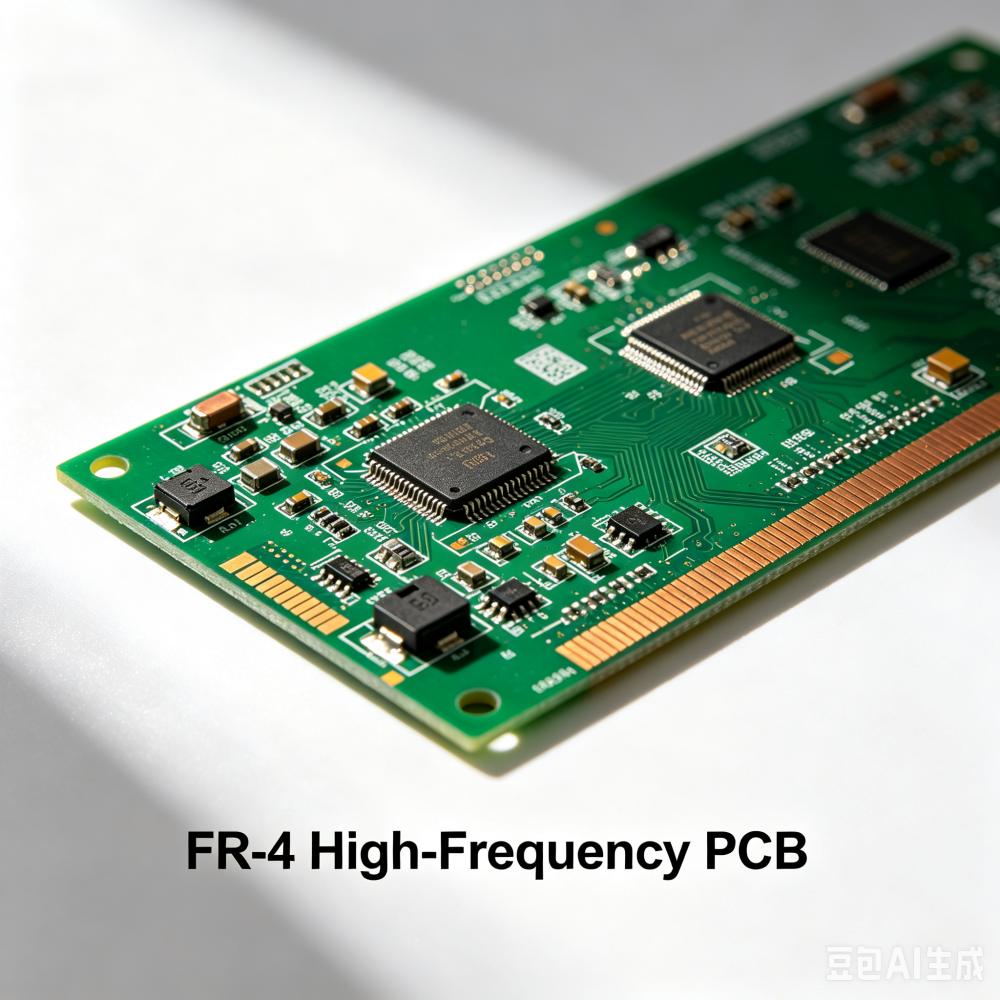

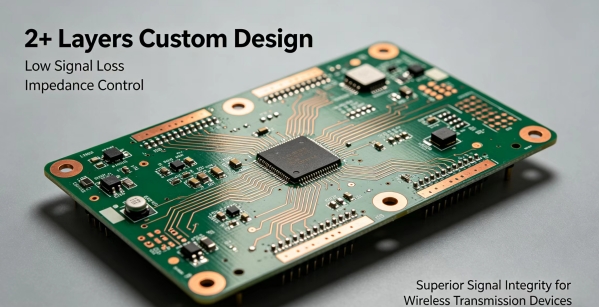

정밀 설계를 위해 제작된 당사의 2층 이상 고주파 FR4 PCB는 까다로운 RF, 안테나 및 마이크로파 애플리케이션에 최적화되어 있습니다. 첨단 다층 제조 기술과 특수 저손실 FR4 기판을 활용하여 탁월한 신호 무결성, 최소한의 삽입 손실, 고속 전송을 보장하는 견고한 솔루션을 제공함으로써 가장 중요한 전자 설계 요구 사항을 충족합니다.
고품질 저손실 FR4 기판으로 설계된 이 다층 PCB는 신호 감쇠 및 임피던스 불일치(반사)를 크게 최소화합니다. 첨단 RF, 안테나 및 마이크로파 애플리케이션에 필요한 엄격한 성능 표준을 철저히 준수하여 완벽한 고속 전송을 보장합니다.
사용자 정의 가능한 스택업 구성
다양한 레이어 수(2~32개 이상)를 제공하는 당사의 고주파 FR4 스택업은 복잡한 라우팅 요구 사항을 수용하도록 정밀하게 설계되었습니다. 이러한 다재다능함 덕분에 다양한 폼 팩터와 공간 제약이 있는 고주파 장비의 고유한 기능적 요구 사항에 완벽하게 맞춰 보드를 제작할 수 있습니다.
내구성과 장기적인 신뢰성
엄격한 품질 보증 프로토콜에 따라 제조된 당사의 고주파 FR4 기판은 탁월한 열적 및 기계적 안정성을 자랑합니다. 이 기판은 가장 까다롭고 열악한 산업 환경에서도 중요한 RF, 안테나 및 마이크로파 시스템의 중단 없는 장기 작동을 보장하도록 설계되었습니다.
사양
사양
표준 기능
고급 기능
레이어 수
2~12겹
최대 32겹
보드 두께
0.6mm - 2.0mm
0.2mm - 3.2mm
최소 추적/공간
400만 / 400만
250만 / 250만
임피던스 허용 오차
± 10%
± 5%
재질 Tg
표준 Tg (130-140°C)
높은 Tg (170°C 이상)
자주 묻는 질문
Standard Tg FR4와 High-Tg FR4 중 어떤 것이 필요한지 어떻게 알 수 있나요?
표준 Tg(130°C)는 간단한 소비자 전자 제품에 적합합니다. PCB가 6층 이상이거나, 고온 환경에서 작동하거나, 여러 번의 무연 솔더링 공정을 거치는 경우에는 다른 조건을 고려해야 합니다. 고온 Tg (170°C 이상) 균열 및 박리를 방지하기 위해서는 엄격한 기준이 필요합니다.
FR4는 고주파(RF) 응용 분야에 사용할 수 있습니까?
FR4는 2~3GHz까지의 디지털 신호 전송에 매우 적합합니다. 그 이상에서는 신호 손실이 크게 발생합니다. 저희는 다른 제품을 권장합니다. 하이브리드 PCB 스택업—고주파 로저스 코어와 FR4 레이어를 결합하여—비용 효율성을 유지하면서 마이크로파 수준의 성능을 구현합니다.
고밀도 다층 보드에 어떤 표면 마감을 추천하시나요?
ENIG(무전해 니켈 침적 금 도금) 이 제품은 복잡한 HDI/다층 기판에 권장되는 표준 제품입니다. BGA 부품에 완벽하게 평평한 표면을 제공하며, 높은 산화 저항성으로 뛰어난 보관 수명을 보장합니다.
가장 널리 사용되고 신뢰할 수 있는 기판인 FR-4는 전자 제품의 핵심 소재이지만, 일반적인 소재라도 매우 엄격한 제조 공차를 요구합니다. 모든 맞춤형 보드에는 고객의 핵심 IP가 담겨 있다는 것을 잘 알고 있습니다. 그렇기 때문에 저희는 고객 맞춤형 보드 제작에 최선을 다하고 있습니다. PCB 레이아웃 서비스 최고급 순수 FR-4 소재를 사용하여 제작되었으므로, 여러 번의 무연 솔더링 주기나 열악한 산업 환경에서도 기판이 장기간 안정적으로 작동하도록 보장합니다.
