고급 엔지니어를 위한 맞춤형 PCB 설계 및 제조 가이드
인쇄회로기판(PCB)은 모든 현대 하드웨어의 물리적 및 전기적 기반 역할을 합니다. 산업용 IoT 게이트웨이, 고주파 항공우주 통신 모듈 또는 고밀도 소비자 기기를 설계하든, 고급 PCB 기술을 숙달하는 것은 필수적입니다. 다층 PCB 설계 가이드라인 하드웨어의 신뢰성, 신호 무결성 및 수명 주기를 좌우합니다. 개념적인 회로도를 기능적인 보드로 구현하려면 단순히 노드를 연결하는 것 이상의 작업이 필요합니다. 엄격한 임피던스 계획, 부품 라이브러리 관리, 열 방출 전략, 그리고 하드웨어에 대한 깊이 있는 이해가 필수적입니다. 맞춤형 PCB 제조 서비스.
기초 준비: 메타데이터 및 PCB 풋프린트 라이브러리 생성
복잡한 보드 레이아웃을 시도하기 전에 엔지니어링 팀은 완벽한 부품 라이브러리를 구축해야 합니다. 업계의 실패 분석에 따르면 풋프린트와 패드 간의 불일치가 초기 프로토타입 재작업의 약 40%를 차지합니다. 표준적이고 오류 없는 워크플로는 세심한 PCB 풋프린트 라이브러리 생성에 크게 의존합니다. 이는 두 가지 동기화된 요소로 구성됩니다.
고급 기판 선택: FR4 PCB 재료 선택과 고주파 라미네이트 비교
유전체 재료의 선택은 회로 기판의 전기적 성능을 근본적으로 변화시킵니다. 표준적인 방식은 다음과 같습니다. FR4 PCB 재질 선택 저속 로직 및 기본 전력 조절기에는 충분하지만, 최신 고속 인터페이스(예: PCIe Gen 4, DDR5 및 RF 안테나)는 엄격하게 제어된 임피던스와 낮은 손실 탄젠트를 요구합니다.
| 재질 유형 | 유전 상수(Dk) | 소산 계수(Df) | 주요 응용 프로그램 |
|---|---|---|---|
| 표준 FR4(Tg 130°C) | ~4.5 | 0.020 | 일반 소비자 전자제품, 마이크로컨트롤러, 표준 로직. |
| 고온 FR4 (Tg 170°C 이상) | ~4.4 | 0.015 | 산업용 컨트롤러, 자동차, 고밀도 HDI 보드. |
| 로저스 4350B / 이솔라 | 3.48 | 0.0037 | RF/마이크로파 통신, 레이더, 5G 기지국. |
신호 무결성 및 고속 PCB 라우팅 기술
부품 배치와 배선 경로는 신호 무결성을 좌우합니다. 단편적인 레이아웃은 복잡한 배선을 초래하여 고속 신호의 품질을 저하시키고 전자기 간섭(EMI)을 증폭시킵니다. 이러한 문제를 해결하기 위해, 고속 PCB 라우팅 기술 클럭 속도가 50MHz를 초과하거나 상승 시간이 1나노초 미만으로 떨어질 경우 필수적입니다.
엔지니어는 회로도의 네트리스트를 기반으로 구성 요소를 논리적으로 그룹화해야 합니다. 제어 임피던스 PCB 라우팅 구리 무게, 프리프레그 두께 및 선택한 코어 재료를 고려하여 2D 필드 솔버를 사용하여 정확한 트레이스 폭과 간격을 계산해야 합니다.
| 라우팅 카테고리 | 엔지니어링 가이드라인 |
|---|---|
| 차동 쌍 | 연속적인 결합 저항을 유지하십시오(예: USB의 경우 90Ω, 이더넷의 경우 100Ω). 위상 불일치의 원인이 되는 지점 근처가 아니라, 불일치가 발생하는 지점 근처에 위상 정합용 미앤더를 적용하십시오. |
| 혼선 방지 | "3W 규칙"을 구현하십시오. 인접한 고속 트레이스의 중심 간 거리는 트레이스 폭의 최소 3배 이상이어야 합니다. 인접한 신호 레이어는 직교하도록 라우팅하십시오. |
| 기준면 | 접지면이나 전원면의 틈새 위로 고주파 배선을 절대 하지 마십시오. 이는 슬롯 안테나 효과를 발생시켜 EMI를 방출하고 귀환 경로 루프 인덕턴스를 크게 증가시킵니다. |

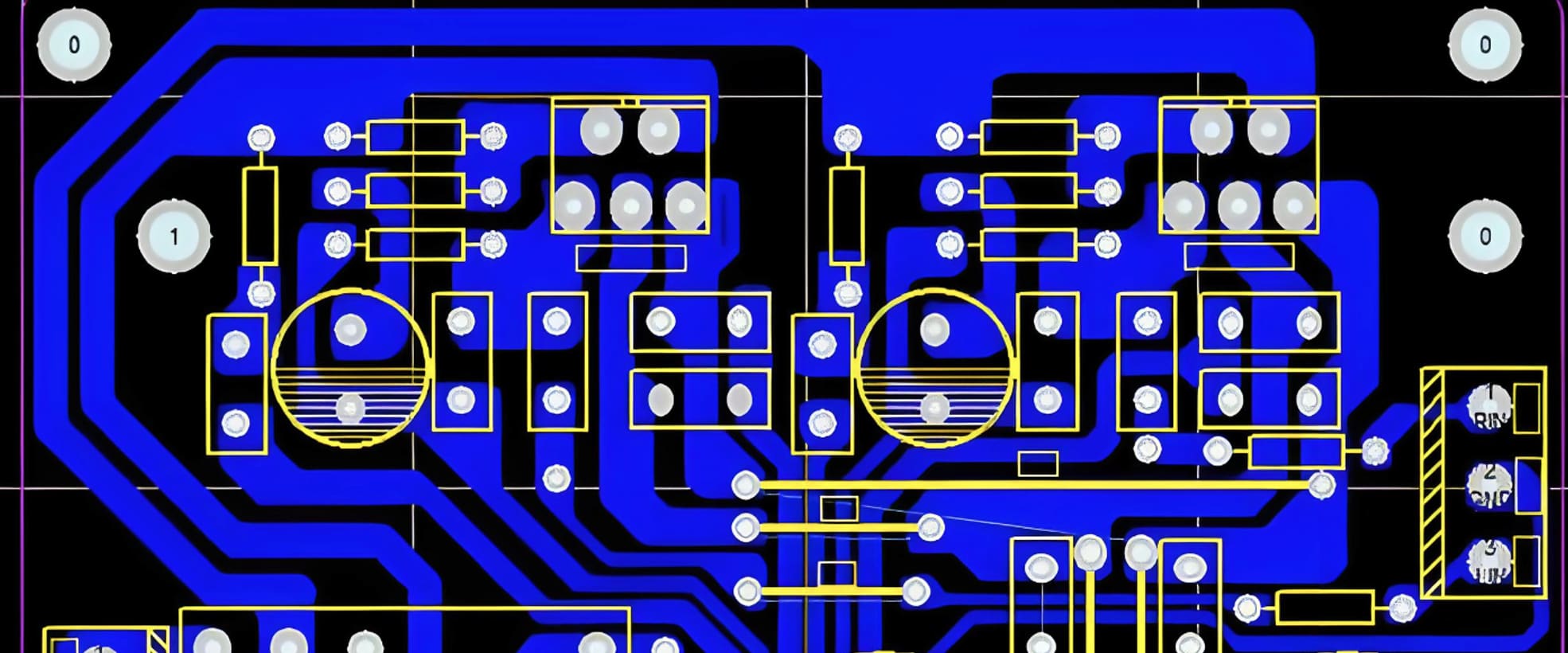

전력 배전망(PDN) 및 열 관리
견고한 전력 분배 네트워크(PDN)는 동적 과도 부하 조건에서도 보드 전체에 안정적이고 잡음 없는 전압을 공급합니다. 고전류 설계에서는 IR 드롭(구리 저항으로 인한 전압 강하)을 최소화하기 위해 얇은 트레이스 대신 전용 전력 평면과 큰 폴리곤 구리 패턴을 사용합니다.

열 관리는 PDN(파워 패드 네트워크)과 밀접하게 관련되어 있습니다. DFN 패키지 MOSFET, LDO 선형 레귤레이터, 모터 드라이버와 같은 고출력 부품은 상당한 열을 발생시킵니다. 엔지니어는 노출된 접지 패드 내부에 열 방출 비아 어레이(일반적으로 0.3mm 드릴 홀과 0.6mm 패드)를 구현하여 표면에서 발생하는 열을 내부의 두꺼운 구리 평면으로 전달해야 합니다. 또한, 표준 스루홀 부품에 열 방출 스포크를 사용하면 리플로우 공정 중 균형 잡힌 열 방출을 보장하여 "툼스토닝" 또는 냉납 현상을 방지할 수 있습니다.
제조 용이성 설계(DFM) 및 SMT 조립 공정 단계
디지털 ECAD 레이아웃에서 실제 베어보드로의 전환에는 엄격한 제조 용이성 설계(DFM) 및 조립 용이성 설계(DFA) 검증이 필요합니다. 검증되지 않은 Gerber 파일, NC 드릴 파일 또는 ODB++ 패키지를 제조 업체에 제출하면 엔지니어링 보류가 발생하여 프로젝트 일정이 차질을 빚는 경우가 많습니다.
실제를 이해하기 SMT 조립 공정 단계 이를 통해 설계자는 대량 생산에 최적화된 레이아웃을 설계할 수 있습니다. 여기에는 자동화된 픽앤플레이스 장비의 광학 정렬 시스템에 필수적인 전역 및 지역 기준 마커(일반적으로 3mm 솔더 마스크 개구부가 있는 1mm 무동점) 통합이 포함됩니다.
| 제작 매개변수 | 표준 IPC 2등급 공차 | 고급 HDI(고밀도 인터커넥트) |
|---|---|---|
| 트레이스 폭/간격 | 5밀/5밀(0.127mm) | 3밀/3밀(0.075mm) |
| 최소형 기계식 드릴 | 0.20mm - 0.30mm | 0.10mm (레이저 드릴링 마이크로비아) |
| 최소 환형 링 | 6밀(0.15mm) | 4밀(0.10mm) |
| BGA 피치 클리어런스 | 0.80mm | 0.40mm - 0.30mm (비아인패드 필요) |
대량 생산 시에는 올바른 패널화 전략을 수립하는 것이 중요합니다. 직선형 PCB 모서리에는 V-스코어링을, 곡선형의 복잡한 외곽선에는 마우스 바이트 라우팅을 적용하는 등 적절한 방법을 선택하면 SMT 운송 중 구조적 안정성을 확보하고 조립 후 패널 분리를 용이하게 할 수 있습니다. 또한, 최고 수준의 제조 시설과 직접 협력하여 최종 테이프아웃 전에 해당 시설의 특정 에칭 한계 및 구리 허용 오차에 대한 엄격한 DRC(설계 규칙 검사)를 수행하면 리드 타임을 최소화하고 단가를 낮추며 하드웨어 출시의 핵심 요소인 초기 생산 수율을 극대화할 수 있습니다.
