자동차 등급 8채널 매트릭스 LED 드라이버 보드 (CAN FD 및 AEC-Q100 제어 기능 포함)

이것어댑티브 드라이빙 빔(ADB) LED 드라이버본 제품은 최신 스마트 차량 조명 시스템을 위해 특별히 설계된 고성능 정전류 구동 플랫폼입니다. 자동차 조명의 "지능형 전력 코어" 역할을 하는 이 제품은 AEC-Q100/101/200 인증 기준을 엄격하게 준수합니다. 고온 내성 FR-4 기판을 사용한 6층 PCB 적층 설계로 -40°C ~ +125°C의 자동차 등급 작동 온도 범위를 완벽하게 지원합니다. ISO 26262 ASIL-B 기능 안전 인증을 획득하여 OEM 및 애프터마켓 업그레이드 시장 모두에서 무결점 성능을 보장합니다.

지금 문의하세요
제품 카테고리

기술 아키텍처 및 규정 준수

▶ 기술 아키텍처의 장점

  • 자동차 등급 PCB: 6겹 고탄성 난연제 FR-4, IPC-6012DA 표준 준수.
  • 완전 자동 등급 BOM: 100% AEC-Q 인증을 받은 부품 공급망.
  • 모듈식 방수 설계: IP67 등급 보호 기능을 갖추고 있으며 엔진룸 환경에 적합합니다.
  • EMC/EMI 최적화: CISPR 25 클래스 5 방사선 기준을 완벽하게 준수합니다.

▶ 인증 및 표준

  • AEC-Q100 1등급: -40℃ ~ +125℃ 작동 인증을 받았습니다.
  • ISO 26262 ASIL-B: 기능 안전 프로세스 인증.
  • IATF 16949: 자동차 품질 관리 시스템.
  • 규정 준수: UL 508, RoHS 및 REACH 환경 규정 준수.

핵심 기능적 특징

▶ 1. 다채널 정밀 정전류 구동

  • 8채널 독립 제어: 채널당 0.1A~3A 프로그래밍 가능, 정확도 ±1.5%.
  • 듀얼 모드 디밍: 100Hz-20kHz PWM(16비트) + 0-5V 아날로그 디밍.
  • 매트릭스 제어: ADB 적응형 하이빔 시스템을 위한 다중 구역 독립 제어.

주요 지표:
• 현재 매칭 중: <±2%
• 밝기 조절 범위: 0.1%~100% (깜빡임 없음)
• 응답 시간: <10μs

▶ 2. 스마트 진단 및 종합 보호 (7단계)

전기 보호
  • OVP: >40V 자동 차단
  • OCP: 사이클별 제한 (<2μs)
  • SCP: 단락 자동 복구
  • 역극성: -16V에서 60초 동안
시스템 보호
  • OTP: 3단계 열 임계값
  • 개방 회로: 실시간 진단
  • 로드 덤프: ISO 7637-2 준수

▶ 3. 효율적인 열 관리 및 전력 최적화

  • 스마트 온도 제어: 8개 지점 온도 모니터링 및 동적 열 관리 알고리즘을 통해 출력을 자동으로 조절합니다.
  • 고효율: 동기식 정류 벅/승압 토폴로지, 최대 부하 시 효율 94% 이상.
  • 전력 관리: 낮은 대기 전력(<100μA), CAN/LIN 원격 웨이크업, 9V-36V 광범위 입력.

▶ 4. 고급 차량 내 통신 통합

  • 멀티 프로토콜: CAN FD(5Mbps), LIN 2.2 / SAE J2602, SENT(SAE J2716), 선택 사양으로 100BASE-T1 이더넷 지원.
  • 스마트 기능: OTA 펌웨어 업그레이드(A/B 파티션), UDS 진단(ISO 14229), 프로그래밍 가능한 동적 조명 시퀀스.

▶ 5. 극한 환경에서의 신뢰성

  • EMC/EMI: CISPR 25 클래스 5, ISO 11452-2/4 내성.
  • 기계적인: ISO 16750-3 진동 표준(20G).
  • 화학적인: 자동차용 컨포멀 코팅, 96시간 염수 분무 시험.
  • 열충격: 1000회 사이클(-40℃ ↔ 125℃).

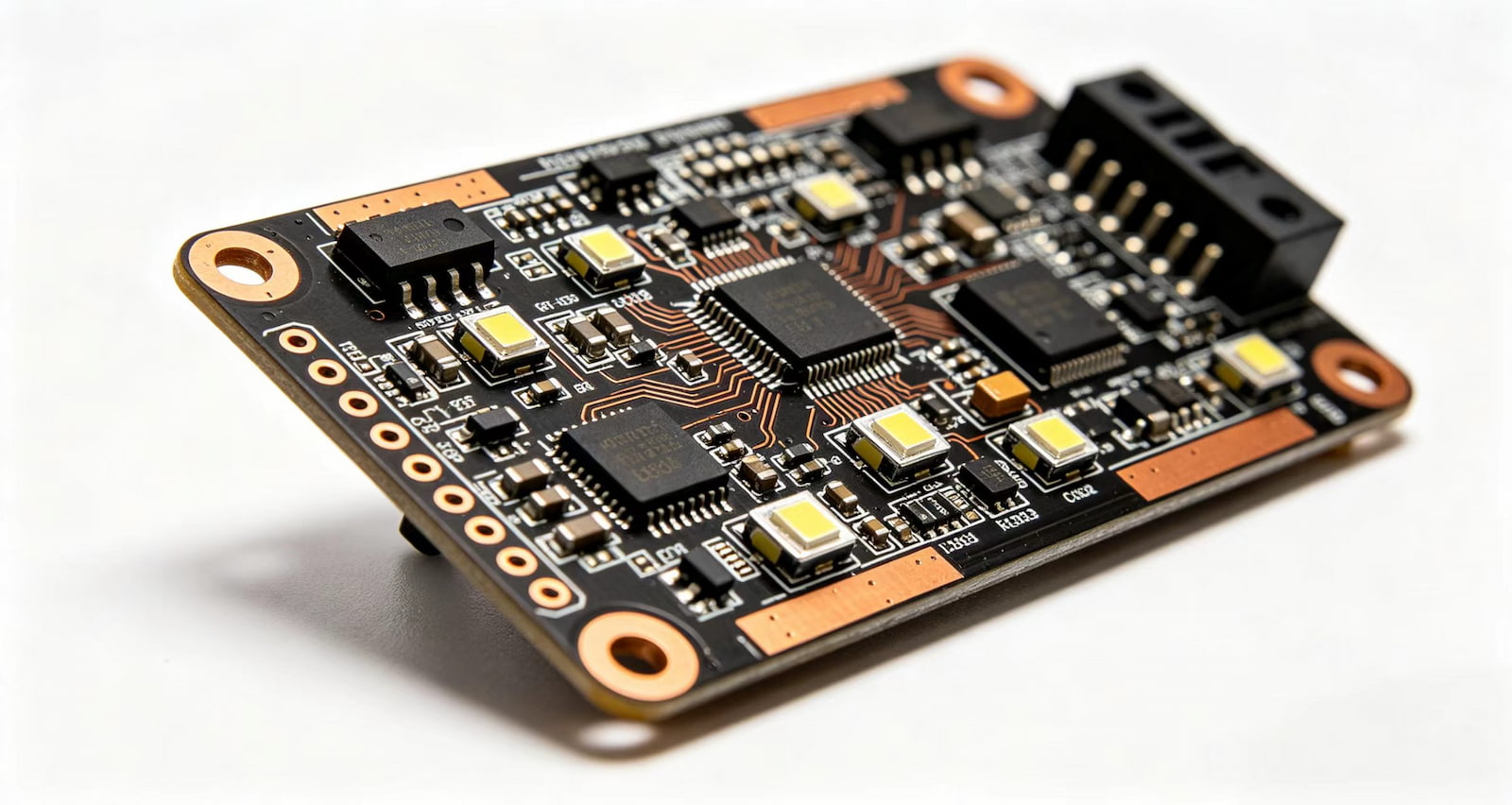

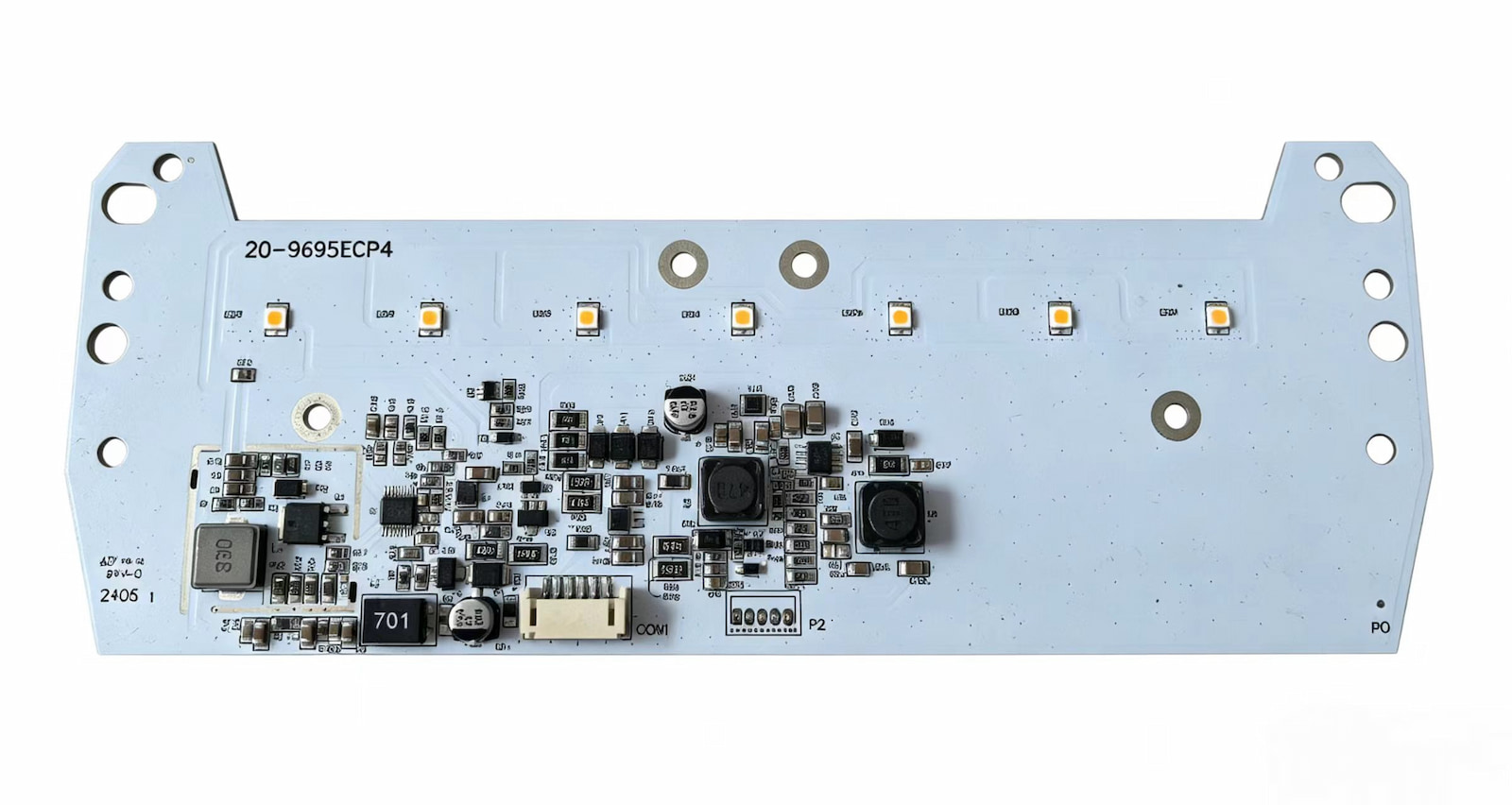

제품 상세 이미지

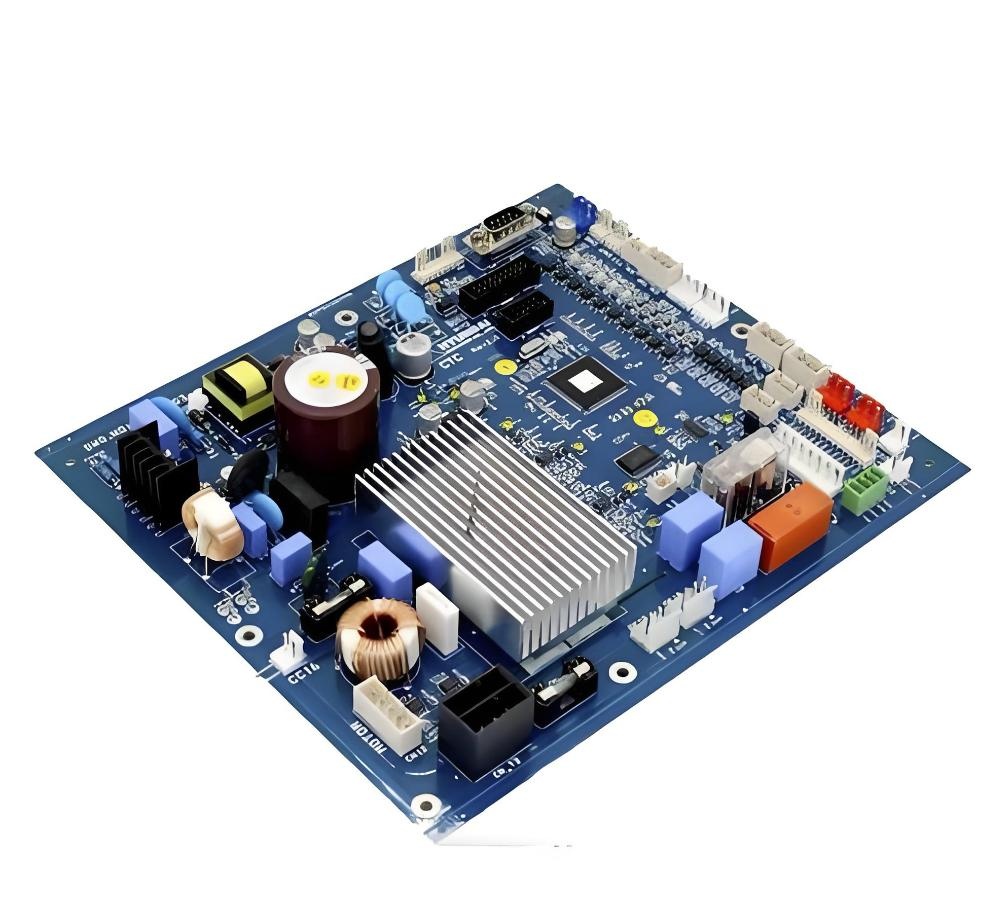

Automotive grade LED driver PCB with AEC-Q100 certified components

상세 기술 사양

전기적 매개변수

입력 전압 범위9V-36V DC (12V/24V 시스템 호환) | ISO 16750-2
작동 전압9V-18V (12V 시스템) | 18V-36V (24V 시스템)
역방향 보호-16V 연속 60초 (ISO 7637-2)
정지 전류<100μA (절전 모드)
총 출력 전력최대 200W (주변 온도 25℃ 기준)
능률94% (최대 부하)
절연 강도1500V AC / 1분 (UL 표준)

제어 성능

MCU 마스터ARM Cortex-M7 300MHz (AEC-Q100 1등급)
출력 채널8개의 독립적인 분리형 출력
채널당 전류0.1A~3A 프로그래밍 가능 (최대 5A/10ms)
현재 정확도±1.5% (전체 온도 범위) | ±1% @25℃
PWM 디밍100Hz-20kHz, 16비트 해상도, 0.1% 스텝
스위칭 주파수200kHz-2.2MHz 프로그래밍 가능

통신 인터페이스

인터페이스 유형표준/사양기능
캔 FD2채널, ISO 11898-2최대 5Mbps, 오류 프레임 감지
린2개 채널, LIN 2.2마스터/슬레이브 선택 가능
전송된1채널, SAE J2716고정밀 센서 인터페이스
특수 증상ISO 14229 UDS 프로토콜DTC 읽기 및 삭제
디지털 I/O6개 입력 단자 (3.3V/5V/12V)설정 가능한 풀업/다운
